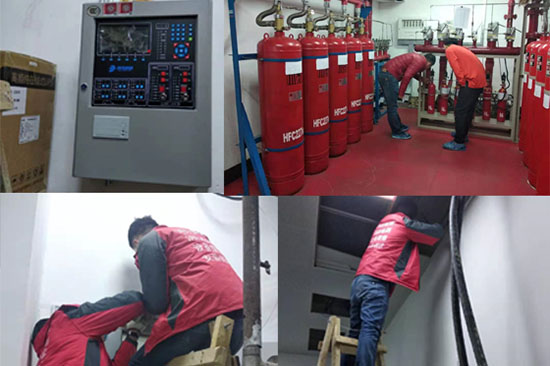

一、滅火劑儲存裝置安裝
1、儲存裝置的安裝位置要符合設計文件的要求;
2、滅火劑儲存裝置安裝后,泄壓裝置的泄壓方向不應朝向操作面。低壓二氧化碳滅火系統的安全閥要通過專的泄壓管接到室外;
3、儲存裝置壓力計、液位計、稱重顯示裝置的安裝位置便于人員觀察和操作;
4、儲存容器的支架、框架固定牢靠,并做防腐處理;
5、儲存容器宜涂紅色油漆,正面標明設計規定的滅火劑名稱和儲存容 器的編號;
6、安裝集流管前檢查內腔,確保清潔;
7、集流管上的泄壓裝置的泄壓方向不應朝向操作面;
8、連接儲存容器與集流管間的單向閥的流向指示箭頭應指向介質流動 方向;
9、集流管應固定在支、框架上,支、框架應固定牢靠,并做防腐處理。
二、選擇閥及信號反饋裝置的安裝
1、選擇閥操作手柄安裝在操作面一側,當安裝高度超過1.7m時采取便于操作的措施;
2、采用螺紋連接的選擇閥,其與管網連接處宜采用活接;
3、選擇閥的流向指示箭頭要指向介質流動方向;
4、選擇閥上要設置標明防護區或保護對象名稱或編號的永久性標志牌,并應便于觀察;
5、信號反饋裝置的安裝符合設計要求。
三、閥驅動裝置的安裝
1、拉索式機械驅動裝置的安裝要求:
(1)拉索除必要外露部分外,采用經內外防腐處理的鋼管防護;
(2)拉索轉彎處采用專導向滑輪;
( 3 )拉索末端拉手設在專用的保護盒內;
( 4)拉索套管和保護盒固定牢靠。
2、安裝以重力式機械驅動裝置時,應保證重物在下落行程中無阻擋,其下落行程要保證驅動所需距離,不于25 mm。
3、電磁驅動裝置驅動器的電氣連接線要沿固定滅火劑儲存容器的支 架、框架或墻面固定。
4、氣動驅動裝置的安裝規定:
(1)驅動氣瓶的支架、框架或箱體固定牢靠,并做防腐處理;
( 2 )驅動氣瓶上有標明驅動介質名稱、對應防護區或保護對象名稱或 編號的永久性標志,并便于觀察。
5、氣動驅動裝置的管道安規定:
( 1)管道布置符合設計要求;
(2)豎直管道在其始端和終端設防晃支架或采用管卡固定;
( 3 )水平管道采用管固定。管卡的間距不宜大于0.6m。轉彎處應增設1個管卡。
6、氣動驅動裝置的管道安裝后,要進行氣壓嚴密性試驗。
試驗時,逐步緩慢增加壓力,當壓力升至試驗壓力的50%時 ,如未發現異狀或泄漏,繼續按試驗壓勵的10%逐級升壓,每級穩壓3min ,直至試驗壓力值。保持壓力,檢查管道各處無變形,無泄漏為合格。
四、滅火劑輸送管道的安裝
1、滅火劑輸送管道連接要求
( 1 )采用螺紋連接時,管材宜采用機械切割;螺紋沒有缺紋、斷紋等現象;螺紋連接的密封材料均勻附著在管道的螺紋部分,擰緊螺紋時,不 得將填料擠入管道內;安裝后的螺紋根部應有2~3條外露螺紋;連接后， 將連接處外部清理干凈并做防腐處理;
( 2 )采用法蘭連接時,襯墊不得凸入管內,其外邊緣宜接近螺栓,不 得放雙墊或偏墊。連接法蘭的螺栓,直徑和長度符合標準,擰緊后,礎 螺母的長度不大于螺桿直徑的1/2 且保有不少于2條外露螺紋;
(3)已防腐處理的無縫鋼管不宜采用焊接連接,與選擇閥等個別連接 部位需采用法蘭焊接連接時,要對被焊接損壞的防腐層進行二次防腐處理。
2、管道穿越墻壁、樓板處要安裝套管。套管公稱直徑比管道公稱直徑 至少大2級,穿越墻壁的套管長度應與墻厚相等,穿越樓板的套管長度應
2、管道穿越墻壁、樓板處要安裝套管。套管公稱直徑比管道公稱直徑至少大2級,穿越墻壁的套管長度應與墻厚相等,穿越樓板的套管長度應高出地板50mm。管道與套管間的空隙采防火封堵材料填塞密實。當管道穿越建筑物的變形縫時,要設置柔性管段。
3、管道支、吊架的安裝規定:
( 1)管道固定牢靠，管道支、吊架的-大間距應符合下表的規定:
( 2 )管道末端采用防晃支架固定,支架與末端噴嘴間的距離不大于 500mm ;
(3)公稱直徑大于或等于50mm的主干管道,垂直方向和水平方向 至少各安裝1個防晃支架。當管道穿過建筑物樓層時,每層設1個防晃支 架。當水平管道改變方向時,增設防晃支架。
4、滅火劑輸送管道安裝完畢后,要進行強度試驗和氣壓嚴密性試驗。 試驗時,應逐步緩慢增加壓力,當壓力升至試驗壓力的50%時,如味 發現異狀或泄漏,繼續按試驗壓力的10%逐級升壓，每級穩壓 3min ,直至 試驗壓力值。保持壓力,檢查管道各處無變形,無泄漏為合格。
5、滅火劑輸送管道的外表面宜涂紅色油漆。在吊頂內、活動地板下等隱蔽場所內的管道,可涂紅色油漆色環,色環寬度不應小于50mm。每個防護區或保護對象的色環寬度要一致 ,間距應均勻。
五、噴嘴的安裝
1、噴嘴安裝時要按設計要求逐個核對其型號、規格及噴孔方向。
2、安裝在吊頂下的不帶裝飾罩的噴嘴,其連接管管端螺紋不能露出吊頂;安裝在吊頂下的帶裝飾罩的噴嘴,其裝飾罩要緊貼吊頂。
六、預制滅火系統的安裝
1、熱氣溶膠滅火裝置等預制滅火系統及其控制器、聲光報警器的安裝位置要符合設計要求,并固定牢靠。
2、預制滅火系統裝置周圍空間環境符合設計要求。
七、控制組件的安裝
1、滅火控制裝置的安裝符合設計要求,防護區內火災探測器的安裝符合--標準《火災自動報警系統施工及驗收規范》GB50166的規定。
2、設置在防護區處的手動、自動轉換開關要安裝在防護區入口便于操作的部位,安裝高度為中心點距地(樓)面1.5m。
3、手動啟動、停止按鈕安裝在防護區入口便于操作的部位， 安裝高度為中心點距地(樓)面1.5m ;防護區的聲光報警裝置安裝符合設計要求，并安裝牢固,不傾斜。
4、氣體噴放指示燈宜安裝在防護區入口的正上方。
