有管網滅火系統是如何運作的？
1、本示例為兩防區的組合分配系統，一個組合分配系統所保護的防護區不應超過8個。
2、為方便演示，本防護區頂部開放。實際中，每個防護區要以封閉空間劃分；3、輸送氣體滅火劑的管道應采用無縫鋼管，鋼管內外應進行防腐處理，防腐處理宜采用符合環保要求的方式（一般采用熱鍍鋅）。對于安裝在腐蝕性較大環境里的管道，宜采用不銹鋼管。在本示例中，采用不銹鋼管。
4、有管網滅火系統分為單元獨立系統和組合分配系統。
5、組合分配系統是指多個防護區共用一套滅火瓶組；組合分配系統的滅火劑儲存量，應按-大的防護區藥劑量確定，其他防護區共用-大防護區的滅火瓶組；通過啟動管路上的單向閥控制對應防護區的瓶組開啟個數，通過選擇閥分配藥劑到指定的防護區。
6、對于只有一個防護區的情況，稱為單元獨立系統，單元獨立系統不存在分區控制，因此不需要設置選擇閥。
7、組合分配系統應首先開啟相應防護區域的選擇閥，再啟動滅火劑瓶組容器閥。
8、單個感煙探測器的保護面積約是感溫探測器的2~3倍，因此防護區中感溫探測器的數量要多于感煙探測器。
9、在火災場景中，感煙探測器比感溫探測器反應更快，一般都是感煙探測器先行報警。
10、氣體滅火應由同一防護區域內兩只獨立的火災探測器的報警信號、一只火災探測器與一只手動火災報警按鈕的報警信號或防護區外的緊急啟動信號，作為系統的聯動觸發信號，探測器的組合宜采用感煙火災探測器和感溫火災探測器。
11、氣體滅火控制器在接收到滿足聯動邏輯關系的首個聯動觸發信號后，應啟動設置在該防護區內的火災聲光警報器，且聯動觸發信號應為任一防護區域內設置的感煙火災探測器、其他類型火災探測器或手動火災報警按鈕的首次報警信號；在接收到第二個聯動觸發信號后，應發出聯動控制信號，且聯動觸發信號應為同一防護區域內與首次報警的火災探測器或手動火災報警按鈕相鄰的感溫火災探測器、火焰探測器或手動火災報警按鈕的報警信號。同時啟動安裝在防護區門外的火災聲光報警器。
12、聯動控制信號應包括下列內容：
1.關閉防護區域的送（排）風機及送（排）風閥門：
2.停止通風和空氣調節系統及關閉設置在該防護區域的電動防火閥；
3.聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗；
4.聯動關閉常規電源。
13、采用自動控制啟動方式時，根據人員安全撤離防護區的需要，應有不大于30s的可控延遲噴射；對于平時無人工作的防護區，可設置為無延遲的噴射。
14、氣體滅火系統防護區域內設置的火災探測器報警的可靠性非常重要。因此通常設置兩種火災探測器，即感煙火災探測器和感溫火災探測器組成“與”邏輯作為系統的聯動觸發信號，這樣設置的目的是提高系統動作的可靠性，將誤觸發率降低至-小。
15、感煙火災探測器報警，表示有火災發生，感溫火災探測器報警，表示火災已經發展到一定程度了，應該啟動氣體滅火裝置實施滅火。對于有人確認火災的場所，也可采用同一區域內的一只火災探測器及一只手動報警按鈕的報警信號組成“與”邏輯作為聯動觸發信號。
16、管網滅火系統應設自動控制、手動控制和機械應急操作三種啟動方式。
17、自動控制方式：發生火災時，氣體滅火控制器接收到--個火災報警信號后，啟動防護區內的火災聲光警報器，警示處于防護區域內的人員撤離；接收到第二個火災報警信號后，聯動關閉排風機、防火閥、空氣調節系統、啟動防護區域開口封閉裝置、聯動關閉常規電源，并根據人員安全撤離防護區的需要，延時不大于30s 后，開啟驅動氣體瓶組，驅動氣體瓶組內的氣體開啟選擇閥（組合分配系統），再開啟滅火劑瓶組容器閥，滅火劑噴出實施滅火；管道上的信號反饋裝置動作，動作信號反饋給氣體滅火控制器，氣體滅火控制器根據反饋信號開啟防護區外部的放氣指示燈。在延時時段內，可以緊急停止系統的啟動。
18、手動控制方式：當火災探測器報警后，現場工作人員應進行火災確認，在確認火災后，可通過手動控制按鈕（具有電氣啟動和緊急停止功能）發出手動啟動信號，經氣體滅火控制器聯動關閉排風機、防火閥、空氣調節系統、啟動防護區域開口封閉裝置、聯動關閉常規電源，并根據人員安全撤離防護區的需要，延時不大于30s 后，開啟驅動氣體瓶組，驅動氣體瓶組內的氣體開啟選擇閥（組合分配系統），再開啟滅火劑瓶組容器閥，滅火劑噴出實施滅火；管道上的信號反饋裝置動作，動作信號反饋給氣體滅火控制器，氣體滅火控制器根據反饋信號開啟防護區外部的放氣指示燈。在延時時段內，可以緊急停止系統的啟動。
19、機械應急操作：現場工作人員確認火災探測器報警信號后，也可通過機械應急操作開啟系統，一般情況下，可以直接手動開啟對應防護區的啟動瓶組。在啟動瓶組啟動失敗情況下，也可以分別開啟選擇閥和瓶頭閥，噴放滅火劑實施滅火。
警告：機械應急操作必須是確認防護區人員疏散完畢的情況下才可以實施。
20、防護區及泄壓裝置要求：
1. 防護區圍護結構及門窗的耐火極限均不宜低于0.5h；吊頂?shù)哪突饦O限不宜低于0.25 h。防護區圍護結構承受內壓的允許壓強，不宜低于1200 Pa。防護區的-低環境溫度不應低于-10℃。
2. 防護區的門應向疏散方向開啟，并能自行關閉；用于疏散的門必須能從防護區內打開。
3.采用管網滅火系統時，一個防護區的面積不宜大于800m2，且容積不宜大于 3600 m3。
4.儲瓶間的門應向外開啟，儲瓶間內應設應急照明；儲瓶間應有良好的通風條件，地下儲瓶間應設機械排風裝置，排風口應設在下部，可通過排風管排出室外。

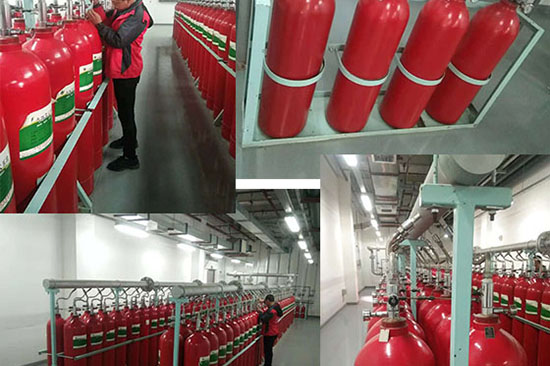

5.管網滅火系統的儲存裝置宜設在專用儲瓶間內。儲瓶間宜靠近防護區，并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定，且應有直接通向室外或疏散走道的出口。儲瓶間的環境溫度應為-10℃～50℃。
6.防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的 2/3 以上。防護區設置的泄壓口，宜設在外墻上。泄壓口面積按相應氣體滅火系統設計規定計算。噴放滅火劑前，防護區內除泄壓口外的開口應能自行關閉。
