氣體滅火安裝分享LD5501EN
氣體滅火控制盤結構原理

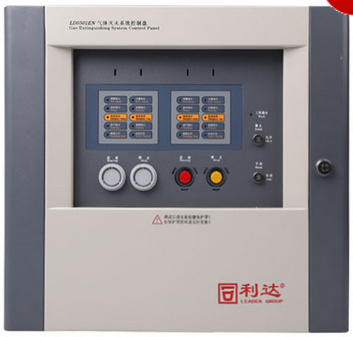

氣體滅火盤由電源板、控制板、按鍵板組成。每一盤含一電源板，每一回路含一控制板和一按鍵板，用戶可根據需要選擇控制板和按鍵板的數量。電源板起電源供電、信號濾波的作用；控制板用來控制每個分區的現場滅火設備和接收現場反饋信號，是核心控制單元；按鍵板是人機互動的接口，值班人員可通過操作按鍵人為干預設備的啟停。此盤為壁掛方式。
外形尺寸為430mm×400mm×90mm
重量：6.406Kg±0.1Kg
將此鎖的箭頭指示到“允許”位置時，允許鋼瓶氣體噴灑。可進行手動啟動操作。將此鎖的箭頭指示到“禁止”位置時，手動啟動和自動啟動均無效，可進行現場緊急啟動。
將此鎖的箭頭指示到“自動”位置即設置為自動狀態，如禁止/允許鎖指向允許，則可進行自動啟動，也可手動啟動，如否則禁止/允許鎖指向禁止，則仍不可自動啟動。將此鎖的箭頭指示到“手動”位置時不可進行自動啟動。
接收到控制器發出的--次請求(預警請求)命令時，預警指示燈亮。
接收到控制器發出的第二次請求(火警請求)命令時，火警指示燈亮。
處于延時啟動狀態時延時指示燈閃亮。延時啟動后延時指示燈常亮。在延時時間內取消延時啟動時，延時指示燈滅。啟動鋼瓶信號發出后，啟瓶指示燈亮。
鋼瓶啟動后，控制盤接收到鋼瓶啟動后的放氣反饋信號，放氣指示燈亮。
現場緊急啟動按鈕按下后，現場急啟指示燈亮。現場緊急停止按鈕按下后，現場急停指示燈亮。
鋼瓶啟動控制線路發生短路或斷路，故障指示燈亮；放氣反饋線路斷路時故障指示燈亮。
當允許鎖處于允許狀態時，噴灑允許燈亮。此時可進行手動啟動。
當禁止/允許鎖處于“允許”狀態和手動/自動鎖處于“自動”狀態時，自動允許燈亮。此時可進行自動啟動，也可進行手動啟動。當電源供電工作正常時，此燈亮。
當禁止/允許鎖處于“允許”狀態時，按下啟動鍵即啟動鋼瓶。有效按下時該鍵發紅光，彈起時該鍵燈滅。系統復位前要將此鍵復位，處于彈起狀態。操作此鍵時要慎重，該鍵外帶保護罩，需用力按下，操作后保護罩?jǐn)嗔眩麓问褂们靶韪鼡Q新的保護罩。在延時啟動狀態下可按停止鍵，取消啟動信號。有效按下時該鍵發黃光，彈起時該鍵燈滅。系統復位前要將此鍵復位，處于彈起狀態。操作此鍵時要慎重，該鍵外帶保護罩，需用力按下，操作后保護罩?jǐn)嗔眩麓问褂们靶韪鼡Q新的保護罩。
氣體滅火盤是一種多線控制盤，通過多線的方式直接和鋼瓶電磁閥、壓力開關、放氣指示燈、聲光報警器、現場緊急啟動按鈕等外部設備相連，不需外加模塊。該控制盤通過TC總線和我公司生產的LD128E系列聯動控制器相連，可將現場信息及操作記錄上傳給控制器，還可通過TC總線接收控制器發出的邏輯啟動信息對外部設備進行智能控制。氣體滅火盤本身也有LED指示燈指示現場狀態。一些重要操作必須用鑰匙來完成，安全可靠，防止誤操作。
