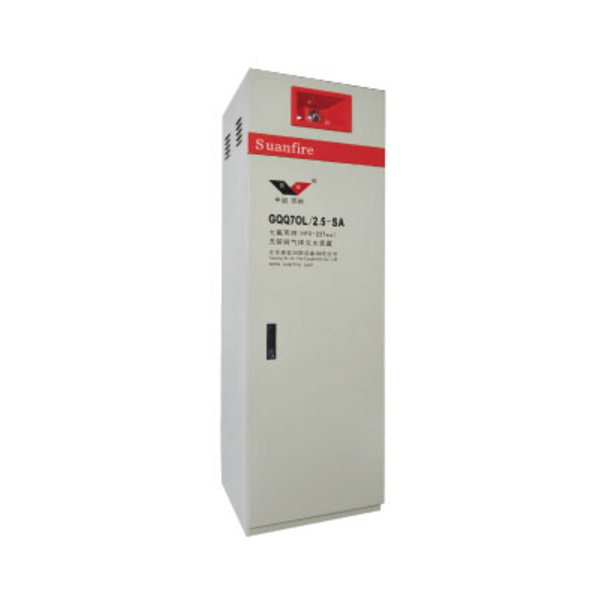

消防柜式
七氟丙烷滅火裝置調試應注意的功能特點及基本參數
一、消防柜式七氟丙烷滅火裝置概述
柜式七氟丙烷滅火裝置是一種不安裝管網、預置于保護區、配合火災自動報警系統完成自動滅火的現代消防設備。
本柜式七氟丙烷滅火裝置設計先進、性能可靠，適用于保護面積小于500m²，容積小于1600m³的火災防護區域。
具有室外緊急機械制動、自動、電氣手動控制三種方式，由箱體、儲存瓶組、連接管、噴嘴等組成。
柜式七氟丙烷滅火裝置具有室外緊急機械制動動能，客戶在設計或訂貨時需注明需求。
機械啟動裝置由室外應急啟動裝置、無管網機械制動器、室內控制箱、滑輪管組成。
二、消防柜式七氟丙烷滅火裝置技術參數
產品型號 GQQ70/2.5-SA GQQ90/2.5-SA GQQ120/2.5-SA GQQ150/2.5-SA
公稱工作壓力 2.5MPa 2.5MPa 2.5MPa 2.5MPa
系統噴射時間 ≤8s ≤8s ≤8s ≤8s
-大充裝密度Kg/m³ ≤1120 ≤1120 ≤1120 ≤1120
儲存容器容積 70L 90L 120L 150L
工作溫度范圍 0℃~50℃ 0℃~50℃ 0℃~50℃ 0℃~50℃
系統啟動電源 24V/1.5A 24V/1.5A 24V/1.5A 24V/1.5A
安全泄放動作壓力 5.6MPa 5.6MPa 5.6MPa 5.6MPa
外型尺寸mm 550x550x1800 550x550x1800 550x550x2200 600x600x2000
整套設備重量（不含藥劑） 148Kg 161Kg 187Kg 210Kg
藥劑瓶組重量（不含藥劑） 74.6Kg 88.4Kg 110.6Kg 127Kg
滅火劑瓶組顏色 紅 紅 紅 紅
箱體顏色 奶白色 奶白色 奶白色 奶白色
滅火方式 全淹沒 全淹沒 全淹沒 全淹沒
系統啟動方式 自動、電氣手動、機械應急手動
滅火劑瓶組監測 壓力表 壓力表 壓力表 壓力表
儲瓶工藝 焊接 焊接 焊接 焊接
