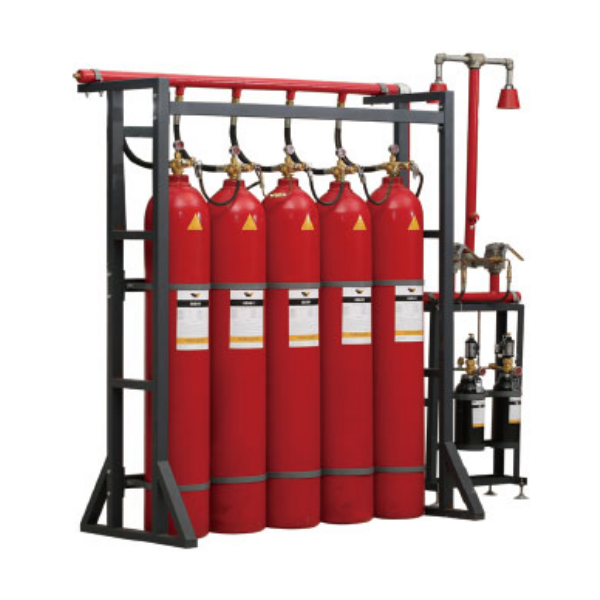

蘇安IG541
氣體滅火設備檢測維修應注意的技術參數說明
一、蘇安IG541氣體滅火設備概述
IG-541混合氣體滅火劑是由氮氣、氬氣和二氧化碳氣體按一定比例混合而成的氣體，由于這些氣體都是在大氣層中自然存在，且來源豐富，因此它對大氣層臭氧沒有耗損（臭氧耗損潛能值ODP=0），也不會對地球的“溫室效應”產生影響，更不會產生具有長久影響大氣壽命的化學物質?；旌蠚怏w無毒、無色、無味、無腐蝕性及不導電，既不支持燃燒，又不與大部分物質產生反應。以環保的角度來看，是一種較為理想的滅火劑。
二、QMH15/80-SA QMH15/90-SA IG541氣體滅火設備技術參數
系統型號 QMH15/80-SA QMH15/90-SA
滅火劑儲瓶容積 80L 90L
滅火型式 全淹沒 全淹沒
充裝壓力20℃ 15Mpa 15Mpa
IG541充裝量 16.89Kg 19Kg
滅火劑瓶組監測 壓力表 壓力表
-大工作壓力50℃ 17.2Mpa 17.2Mpa
滅火劑瓶組密封形式 膜片密封 膜片密封
噴灑時間 48s~60s 48s~60s
工作環境溫度 0℃~50℃ 0℃~50℃
系統啟動方式 自動、電氣手動緊急啟動、機械應急手動三種控制方式
N2驅動氣體瓶組儲存壓力 6MPa 6MPa
N2驅動氣體瓶組容積 4L、10L、15L 4L、10L、15L
N2驅動氣體瓶組監測 壓力表 壓力表
驅動氣體瓶組密封形式 膜片密封 膜片密封
瓶架形式 單排列，雙排列 單排列，雙排列
系統延時啟動時間 0~30s 0~30s
啟動電壓、電流 DC24V,1.5A DC24V,1.5A
滅火劑瓶組顏色 紅 紅
N2驅動氣體瓶組顏色 黑 黑
瓶架顏色 灰 灰
滅火劑儲瓶 高壓無縫 高壓無縫
驅動氣體儲瓶 高壓無縫 高壓無縫
單組瓶荷載（含藥劑） 約125Kg 約130Kg
單排列瓶組尺寸 高度2080mm 長度L=N*320+220mm 寬度760mm 高度1850mm 長度L=N*370+220mm 寬度810mm
雙排列瓶組尺寸 高度2080mm 長度L=N*320+220mm 寬度1000mm 高度1850mm 長度L=N*370+220mm 寬度1060mm
噴嘴公稱工作壓力 大于2Mpa 大于2Mpa
