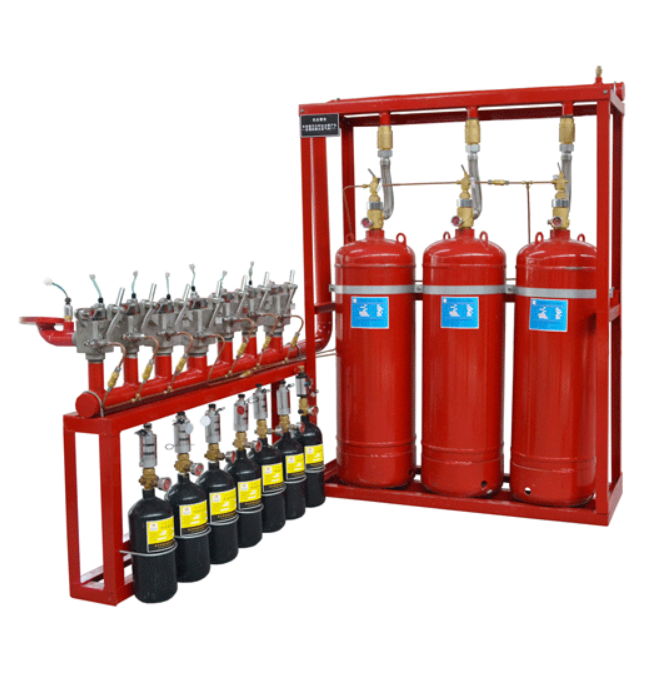

七氟丙烷
氣體滅火系統工程施工應注意的方案問題
一、火災自動報警及氣體滅火控制系統
1. 電氣管路安裝
電線管安裝應符合--標準<<電氣安裝導管特殊要求>>(GBT14823.1—93)和<<電氣安裝用導管的技術要求通用要求>>(GBT13381.1—92)的規定，符合《緊定式鍍鋅電線鋼導管電線管路施工及驗收規范》、《套接扣壓式薄壁鋼導管電線管路施工及驗收規范》要求。
2. 布線
(1).管內或線槽布線應在建筑抹灰及地面工程結束后進行；穿線前應將管內或線槽內的積水和雜物清除干凈。
(2).不同系統、不同電壓等級、不同電流類別的線路應分別布設管路或線槽，不能共行。
(3).不同防火分區的防火線路應分管路敷設。
(4).系統傳輸線路應分類選擇不同顏色的絕緣導線,中途不得更換顏色,在接線端子壓線時必須標記線號。
(5).導線在管內或線槽內不應有接頭，應在接線盒內連接；導線連接時必須可靠壓接或焊接,焊接時不得使用腐蝕性的助焊劑;每回路導線對地絕緣電阻不應小于20MΩ(使用500V兆歐表測量)。
3. 探測器、模塊及消防按鈕等終端設備安裝
(1). 終端設備安裝時導線預留量應不小于15cm，安裝位置及高度應滿足設計和施工規范要求，并兼顧協調和美觀；設備安裝必須牢固；預埋盒出口宜封堵，采取防塵、防潮、防腐措施。
(2).點型探測器安裝應符合下列規定：
①探測器距墻壁、梁邊的水平距離不應小于0.5m,；
②探測器周圍0.5m內不應有遮擋物；
③探測器至空調送風口邊的水平距離不應小于1.5m，至多孔送風頂棚孔口的水平距離不應小于0.5m；
④在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。感溫探測器的安裝間距不應超過10m; 感煙探測器的安裝間距不應超過15m。探測器距墻的距離不應大于探測器的安裝間距的一半。
⑤探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于45。。
⑥探測器安裝時確認燈應面向便于觀察的主要入口方向；探測器應在即將調試時安裝，并上好防塵罩，正式運行時再拆下防塵罩。
4. 端子箱安裝
(1).端子箱安裝高度和位置應根據設計圖紙要求確定，固定應牢固，管路進箱處要帶好護口，分別引入干線和支線。
(2).導線應預留50cm余量，綁扎成束，分別設置在端子板兩側，左側為從控制中心引來的干線，右側為引至本層設備支線；接線時應先壓接干線，后壓接支線。
(3).端子箱內各回路線纜應排列整齊，線號清楚。
5. 火災報警控制器安裝
(1). 火災報警控制器壁掛安裝時，其底邊距地面高度不應小于1.5m,落地安裝時,其底宜高出地坪0.1-0.2m。
(2). 火災報警控制器安裝位置應滿足設計圖紙和設計規范要求，布局合理，便于維修。
(3). 火災報警控制器應安裝牢固，不得傾斜。控制器的主電源應直接與消防電源連接，并有明顯標志；控制器接地應牢固，并有明顯標志。采用專用接地裝置時，接地電阻不應大于4Ω；采用共用接地裝置時，接地電阻不應大于1Ω。
(4). 火災報警控制器內配線應整齊、牢固，綁扎成束，避免交叉。
(5). 導線應留有不小于20cm的余量，端子板的每個接線端接線不得超過兩根。
(6).所有導線端部均應標明編號，編號字跡清晰，不易褪色，并與圖紙一致。
6. 消防控制設備接線調試
(1). 消防控制設備接線應在控制設備自身調試完畢后根據設備接線圖進行,必要時應由設備廠家技術人員協助進行。
(2). 消防控制設備外接導線采用金屬軟管作護套時，其長度不宜大于1m，并應采用管卡固定牢固，金屬軟管兩端應與設備接線盒（箱）采用鎖母固定，并作好接地。
(3). 消防控制設備盤（柜）內不同電壓等級、不同類別的端子應分開，并有明顯標志。
7. 隱蔽工程驗收和系統調試
(1). 吊頂內管線和接地裝置施工完畢后,應及時報請建設單位和監理部門進行驗收,驗收合格后方可進行下一工序施工.
(2). 火災自動報警系統調試應在建筑內部裝修和系統施工結束后進行。調試負責人必須由有資格的專業技術人員擔任。
(3). 系統調試應在對各火災報警裝置和消防控制設備逐個單機通電檢驗正常后方可進行。
(4). 火災自動報警系統應在連續運行120h無故障后，填寫調試報告。
